對于圓錐碗簧聯軸器許多人很陌生,那么對于圓錐碗簧聯軸器扭轉試驗機肯定就了解的更少了,下面我們就對它的外觀、組成、特點及工作原理進行介紹:
圓錐碗簧聯軸器是由兩個半聯軸器組成,彼此用帶有彈性元件的銷子聯接,彈性元件為圓錐狀開有缺口的碗形彈簧,它們成對地以小端相對裝在每個銷子上,帶彈簧的銷子配置在兩個半聯軸器之一的孔中。彈簧面對錐向在錐室安裝。銷子另一端固定在另一半聯軸器的孔中。每個彈簧上的缺口均從彈簧體的錐大端開出,而彈簧的錐小端則通過套筒和銷剛性聯接。
當載荷減小時,彈簧將銷子恢復到初始位置,該聯軸器允許兩根聯軸器接軸之間存在角度相對偏移。當作用軸向載荷時。有一個彈簧花瓣將變形,至于哪一個彈簧變形,則取決于載荷軸向振動,提高工作可靠性并擴大結構的使用范圍。

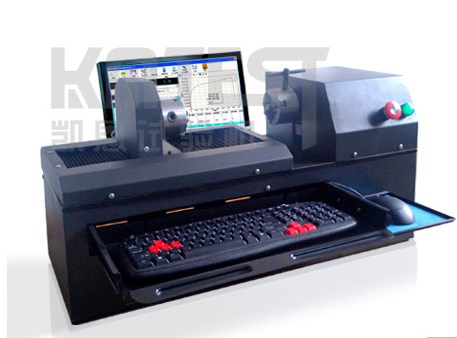

圓錐碗簧聯軸器扭轉試驗機基本說明:
該機主要用于汽車皮帶輪、傳動軸、聯軸器、芯軸等產品的扭轉試驗,被測試試樣安裝在可調整空間的夾具之間,可適應不同的被測試試樣扭轉力學性能的試驗。凱恩試驗機采用計算機控 制操作,可進行扭矩、峰值、角 度、曲線等數據的采集;顯示器顯示被測試零件的扭矩-時間,扭角-時間,扭矩-扭角試驗曲線;可以實現試驗數據存儲、考 取、打印試驗報表等。
圓錐碗簧聯軸器扭轉試驗機性能特點:
主 機:采用臥式結構,主體結構采用框架結構,以保證整機的剛性。主傳動軸、夾具采用優質鋼材,保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌,使其能輕快移動,將試件的軸向拉力減少到最小。
驅動系統:由進口全數字交流伺服控制系統驅動。速度調節范圍寬,加載均勻、穩定。
傳動系統:采用精密減速器傳動,保證傳動的均勻、穩定及傳動精度。
測量顯示系統:該機采用光電編碼器采集試樣的扭轉角度,高精度扭矩傳感器采集試樣的扭矩,高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。
圓錐碗簧聯軸器扭轉試驗機技術參數:
最大試驗扭矩:500Nm、1000Nm、2000Nm、5000Nm
扭矩測量范圍:1%-100%
扭矩最小讀數值:0.01Nm
扭轉角最小讀數值:0.1°
最大扭轉角:99999°
扭轉速度:1-720°/min
試樣尺寸:0.1-500mm
夾頭間最大間距:500mm
試驗轉動方向:雙向
供電電源:220V,50Hz
主機尺寸:約1260*500*1000mm
凱恩試驗機制造有限公司是專業從事扭轉試驗機研究、生產的企業。我公司各種設備齊全,技術力量雄厚,是生產各種扭轉試驗機的廠家。
