凱恩自鎖螺母鎖緊性能試驗機身體構造合理，設計符合人體工學。是由加載系統、傳動系統、STC300數字式數據采集處理系統及計算機測量控制顯示系統等構成，適用于對自鎖螺母、放松螺母、鎖緊螺母、四爪螺母、旋入螺母、保險螺母、細桿螺釘鏈接螺母等各螺母及各類構件如傳動軸、半軸等靜態力學的性能測試。該機采用臥式結構。計算機屏幕顯示，數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。試驗測試功能：Win2000/XP中文操作平臺，使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（第一圈最大值，第十五圈最小值）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面。

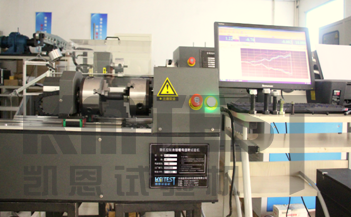

凱恩自鎖螺母鎖緊性能試驗機主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動，用于調整試驗空間。
傳動系統通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；扭矩及扭角的檢測采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。
凱恩自鎖螺母鎖緊性能試驗機的測量控制系統：
1. 濟南凱恩試驗機主機一臺；
2. 日本*松下伺服電機一臺；
3. 日本*松下伺服驅動器一套；
4. 臺灣*HIWIN精密導軌二副;
5. 臺灣*HIWIN精密滑塊二副;
6. 行星減速系統一套；
7. 中國航天701研究所高精度雙向扭矩傳感器一只;
8. 美國品牌30000限光電編碼器一只；
9. 無線手控盒一只；
10 …………….
以上省略,如有需求請聯系www.fjzhongda.com.cn 15562560076
