二、整機描述
1、液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，
從而控制進入油缸的流量，實現等速試驗力的控制。
2、控制系統
系統包括數字伺服閥，高精度傳感器，控制器及軟件，控制精度高，可靠性好。滿足GB、ISO、ASTM等標準對陶粒沙、石油支撐劑、混凝土、水泥、膠砂等材料的試驗要求。
3、系統軟件具有以下功能：
具有力閉環控制功能；
能實現等載荷速率加載或等應力速率加載；
采用微機實現電子測量、自動完成試驗；
計算機自動計算結果并打印報告。
4、 安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
三、 主要性能技術指標

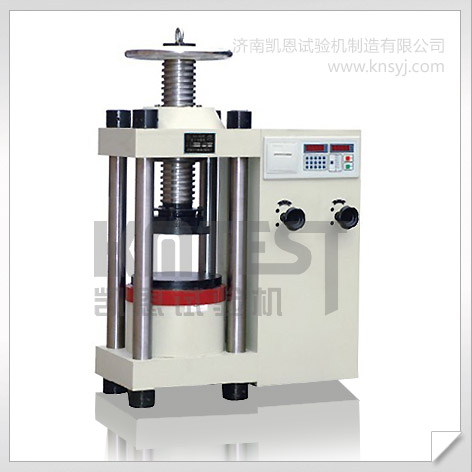

| 產品名稱 | 600KN，1000KN數顯液壓壓力試驗機 | 可定制 | |
| 機型 | KN-600 | KN-1000 | |
| 最大試驗力 | 600KN | 1000KN | |
| 試驗力測量范圍 | 4%-100%FS | ||
| 試驗力示值相對誤差 | ≤示值的±1% | ||
| 試驗力分辨率 | 0.01KN | ||
| 液壓泵額定壓力 | 25MPa | ||
| 加荷速率 | 0.3KN/S-10KN/S | ||
| 加荷速度誤差 | ±5% | ||
| 油泵額定流量 | 1.52L/min | ||
| 上下承壓板尺寸 | Φ155mm | ||
| 上下壓板間最大間距 | 260mm | ||
| 活塞直徑 | Φ130mm | ||
| 活塞行程 | 80mm | ||
| 電動機功率 | 三相0.75KW，1.5KW | ||
| 主機外形尺寸 | 850×450×1400mm | ||
| 重量 | 550kg/750kg/1300kg | ||
更多有關壓力試驗機產品信息歡迎來電咨詢。濟南凱恩試驗機制造有限公司 www.fjzhongda.com.cn
咨詢熱線：0531-69989183 13335194065
